一個軸流風機，額定電流220。有4根線，一個是銅編織線，另3條如何接？

最先，跟你科譜下為何接電容器。

你的這一電機，毫無疑問是異步電機，也就是說磁感應電機。磁感應電機的基本原理就是說將轉子放置旋轉磁場中，在旋轉磁場的功效下，得到一個旋轉扭矩，因此轉子旋轉的設備。

眾所周知，三相交流電是三個頻率同樣、電勢差震幅相同、相位差互差120°角的交變電流構成的。假如把這三個交替變化的電商品流通入事前設計構思線圈電感好的電磁線圈中，它就能產生一個轉動的磁場。

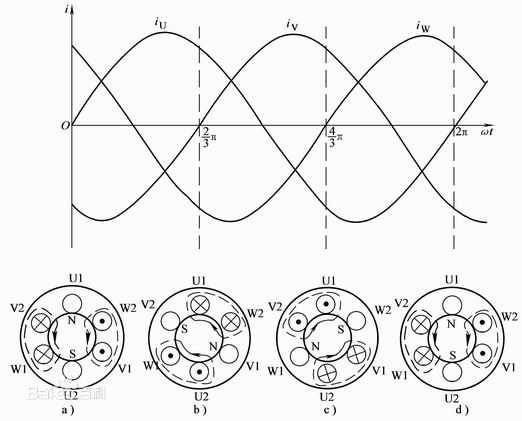

交變電流與旋轉磁場

大約就是說那么個含意，一張圖既最能體現三相交流電，又最能體現三相交變電流怎樣在電磁線圈中造成旋轉磁場。在這一旋轉磁場的功效下，轉子內造成感應電動勢，感應電動勢再造成一個轉動的磁感應磁場。轉子內的磁感應磁場與電機定子的磁感應磁場相互作用力，造成電驅動力促進轉子旋轉。

那為何單相電磁感應電機必須電容器呢？

從單邊交流電流上看來，單相交流電僅僅 一個正弦交變電流，不管電磁線圈如何布局，只將會造成一個高低轉變的磁場，而不可以造成一個交替變化磁場。

溝通交流電機中，當電機定子繞阻根據交流電壓時，創建了同步電機磁動勢，它對電機磁流體發電和運作特性常有挺大危害。因此單相電溝通交流繞阻進入單相電溝通交流造成脈振磁動勢，該磁動勢可分解為2個幅度值相同、轉速比反過來的轉動磁動勢和，進而在磁密中創建正轉和翻轉磁場和。這2個旋轉磁場激光切割轉子電導體，并各自在轉子電導體中造成感應電動勢和感應電動勢。

該電流量與磁場相互作用力造成正、反電磁感應轉矩。順向電磁感應轉矩妄圖使轉子正轉；反方向電磁感應轉矩妄圖使轉子翻轉。這2個轉矩累加起來就是說促進電機旋轉的生成轉矩。

無論是正轉磁場還是翻轉磁場，她們的尺寸與轉差率的關聯和三相異步電機的狀況是一樣的。若電機的轉速比是n，

則對正轉磁場來講，轉差率為：s+=(n1-n)/n1=s

對翻轉磁場來講，轉差率為：s-=（-n1-n)/-n1=s

由公式計算所知單相電異步電機的關鍵特性有：

（1）n=0,s=1,T=T++T-=0，表明單相電異步電機無起動轉矩，如未采用別的對策，電機不可以起動。

（2）當s≠1時，T≠0，T無固定不動方位，它在于s的正、負。

（3）因為反方向轉矩存有，使生成轉矩也會跟著減少，故單相電異步電機的負載工作能力較低。

電容器分相式啟動原理

啟動電源開關K合閉，使兩繞阻電流量I1,I2相位差約為90°，進而造成旋轉磁場，電機轉起來；旋轉正

常之后抽濾電源開關被甩掉，起動繞阻被斷開。

罩極式單相電電機的原理

電機定子進入電流量之后，一部分磁通越過短路故障環，并在這其中造成感應電動勢。短路故障環中的電流量阻攔磁通的轉變，導致有短路故障環一部分和沒有短路故障環一部分造成的磁通擁有相位差，進而產生旋轉磁場，使轉子轉起來。

圖中中電機的旋轉方位：瞬間針轉動。由于沒有短路故障環一部分的磁通比有短路故障環一部分的磁通領跑。
